더 좋은 작업도 있을 것 같지만 일단 제 전자능력이 부족해서 이런 실패 2와 성공 1의 이야기를 나누려고 합니다.
제가 전공은 기계쪽이고 현재는 환경에서 일을 하고 있기 때문에 이 분야는 잘 몰라서 많이 헤매고 성공했습니다.
1차로 원래 쓰던 충전지와 이별을 위해 보조 배터리와 접속을 해주셨습니다.
그러나 쥬쥬 셀카폰은 1.5V 4개에서 6V 작동으로, 건전지는 초기전압 1.7V에서 6.8V로 구동되지만 보조배터리는 5V이기 때문에 건전지방전전압 1.3V 4개에서 배터리 표시가 1개밖에 표시되지 않는 것을 알 수 있습니다.

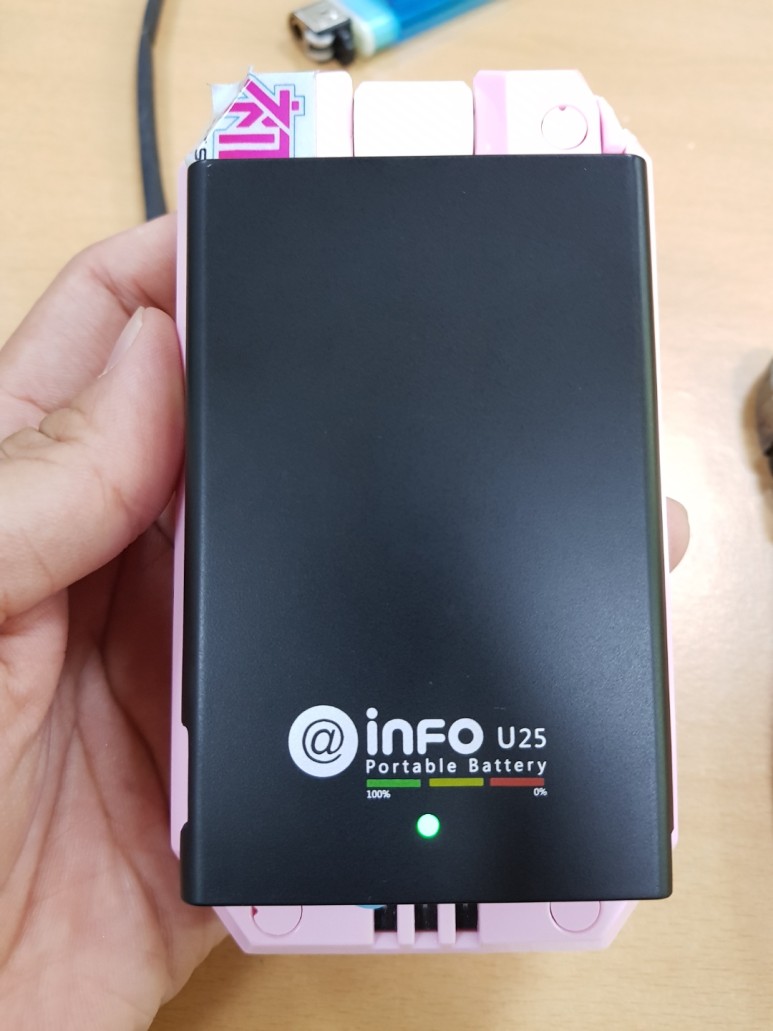

이렇게 뒤로 접속했지만 더 큰 문제는 보조배터리가 절전 모드로 들어가면 재부팅하지 않는 문제가 생겼습니다.
ㅠㅠ 그래서 따로 충전 모듈을 구입해서 리튬배터리 1000mAh를 구입해서 연결하기로 했습니다.

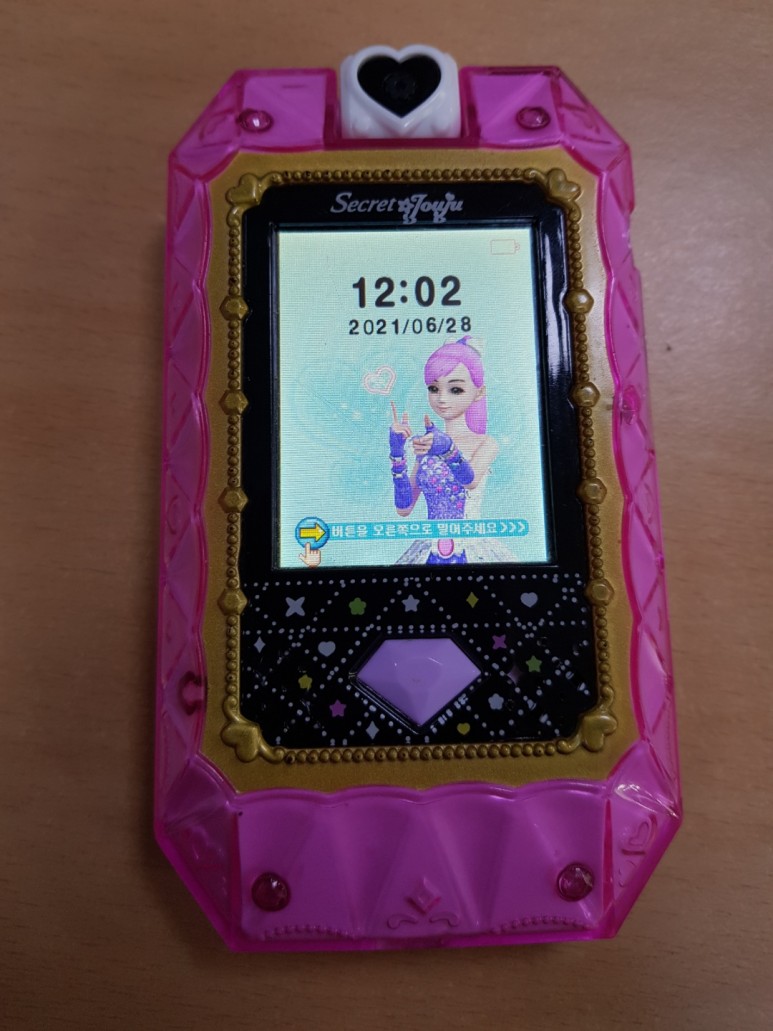

하지만 그나마도 충전 모듈의 절전 모드로 인해 보조 배터리와 똑같은 문제가 발생했고, 결국 리튬 배터리 4V에 접속해 보았는데 다행히 배터리 없이 표시가 나지만 작동은 했습니다.
풀가동에 가까운 테스트를 해보니 3시간 정도 작동한 후 건전지 교체를 하라는 문구가 나왔습니다.
또 완충하는데 걸리는 시간은 10분;;;;

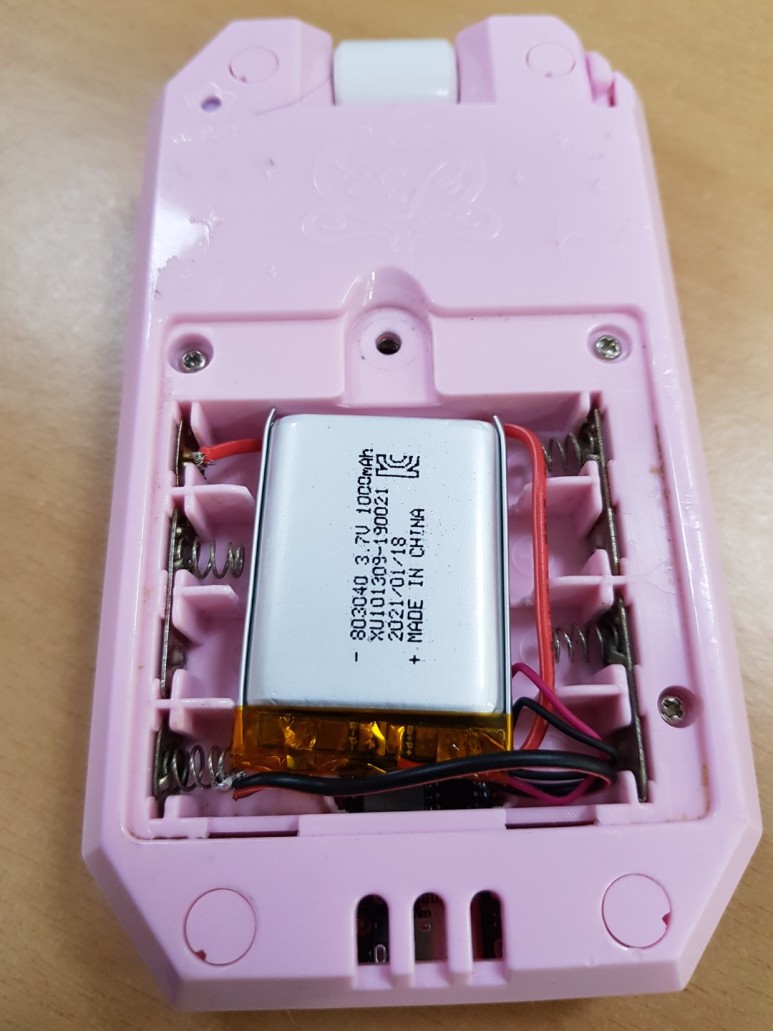

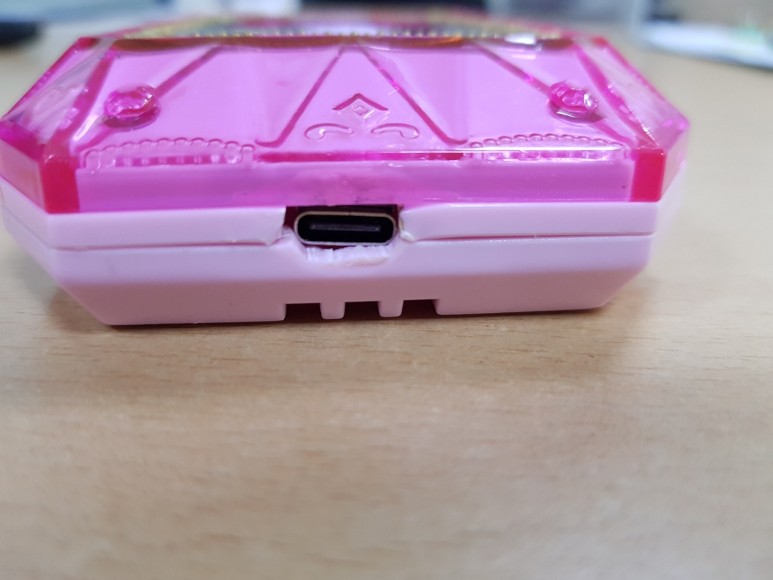

이렇게 아랫부분을 잘라내고 충전 모듈을 연결해서
충전도 제대로 되어 있는 것을 확인했고, 비스듬히 보면 충전 상태도 확인할 수 있었습니다.

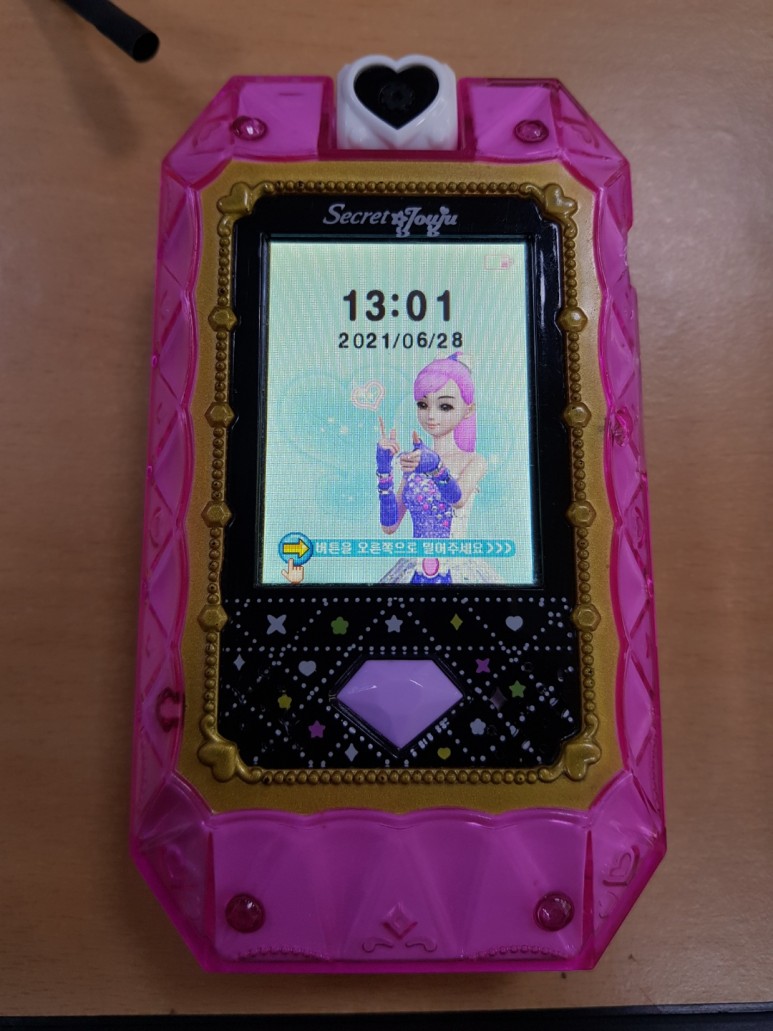

하지만 배터리가 없는 표시 ; ㅁ;
결국 더 찾아보니 승압 모듈이라는 게 존재하더라고요모듈에 따라 다르지만 제가 구입한 것은 5~24V로 승압이 가능하며 최대 2A에 달하는 모듈이었습니다.
쥬쥬 셀카폰은 6V로 구동하는 기기라서 충분히 가능할 것 같아서 샀고, 사버렸습니다.
사서 건전지 가이드 부분을 다 오려서 넣으니까 딱 맞았어요바로 제작에 들어갔습니다

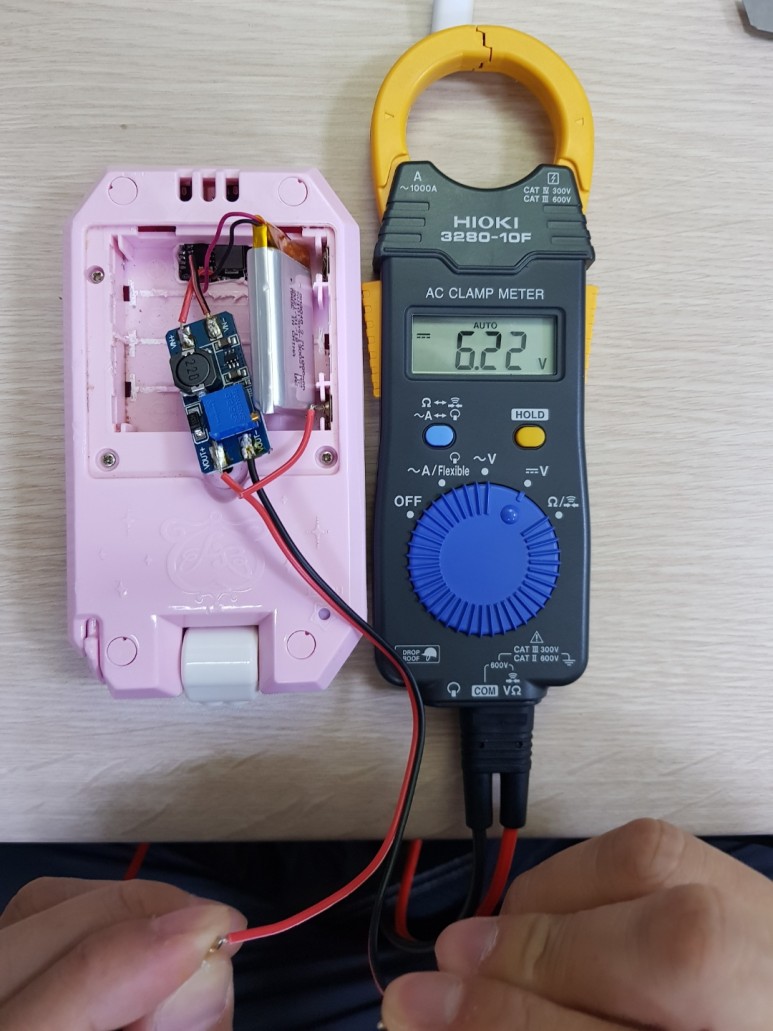

연결해서 전압을 조절했더니 6.2V로 조절이 잘 됐어요6V로 하려고 했는데 어차피 7V까지 있는 기반이라고 어디서 들어서 6.2로 좀 올렸어요

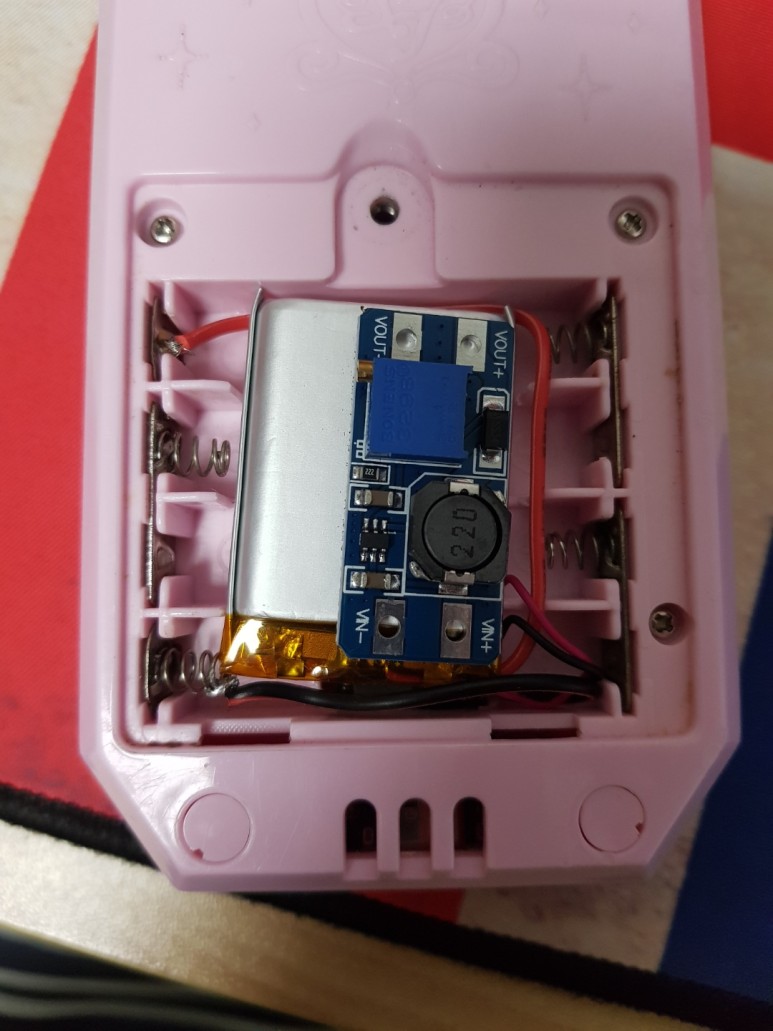

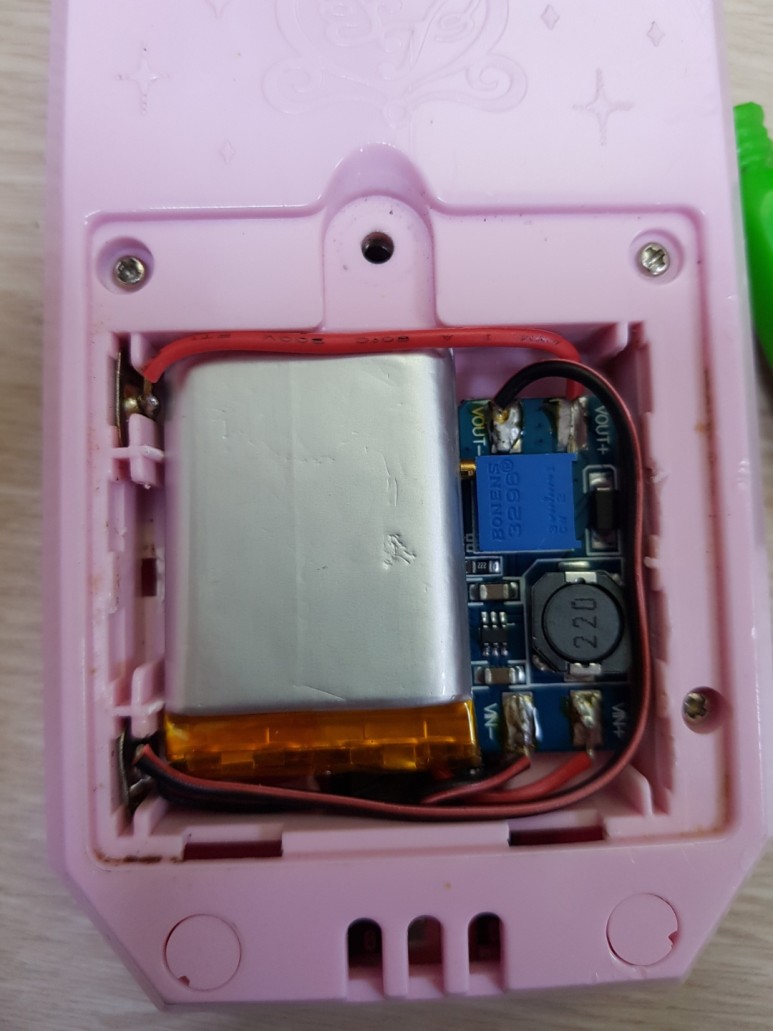

제대로 작동되는 것을 확인하고 전선과 모듈을 정리해 주었습니다1000mAh 이므로 뒷면에 모듈과 합한듯 들어있습니다.

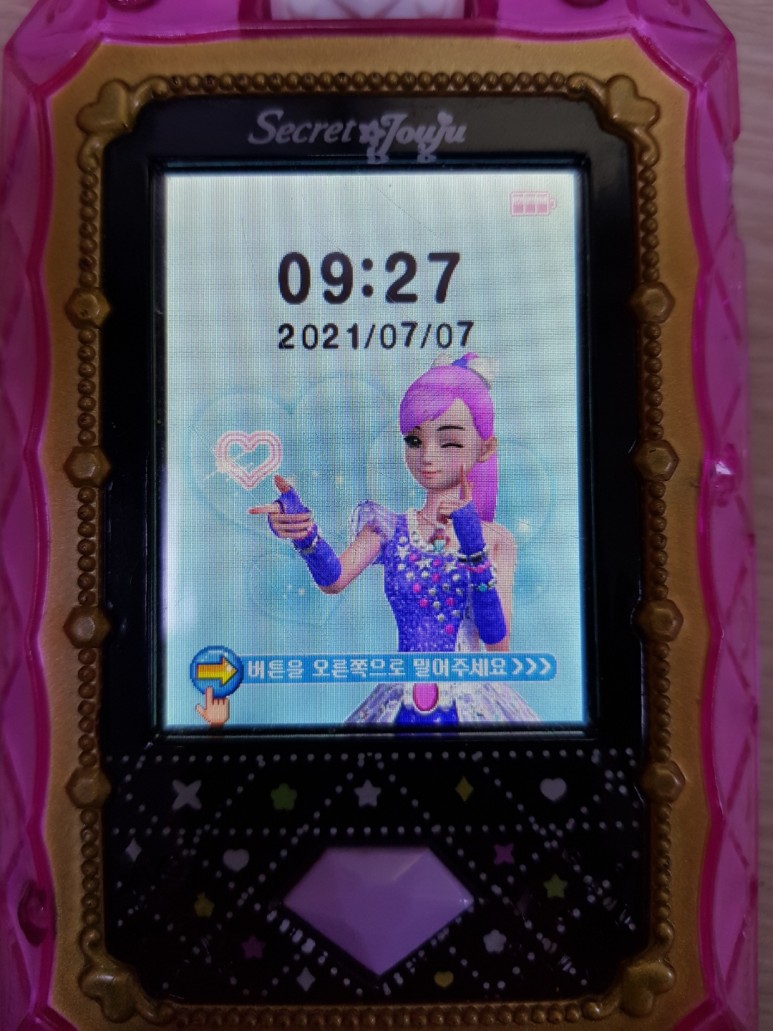

배터리 3단에 정상 표시되어 리튬 배터리 방전까지 며칠간은 충분히 놀 수 있고 충전하면서도 가동도 할 수 있는 개조가 성공했습니다.
필요공구로는 인두, 납 건전지가이드 제거용 니퍼(프라모델용이 좋음)+드라이버, – 소형드라이버(전압조절용 모듈) 글루건, 전선, 커터칼 정도가 필요하며
모듈은 c타입 tp4056 충전모듈(충전모듈과 관계없이 가격차도 크지 않습니다) MT3608 DC-DC스텝업가변전압컨버터모듈1000mAh리튬폴리머배터리 3.7V 3개 구매 바랍니다.
한번의 작업으로 건전지 교환으로부터 해방되는 작업이었습니다.
게다가 충전도 되고 해서 딸이 무척 좋아했어요. ^^저처럼 실패하지 마시고 한번에 성공하셔서 편안하게 작업하셨으면 좋겠다는 경험담을 올리셨습니다.
다들 행복하세요 ^^
